버전 설명

1. F411CE 25M HSE: 일반 버전, 외부 크리스털은 25M
2. F411CE 25M HSE 8MFlash: 일반 버전, 외부 크리스털은 25M이며 보드 뒷면에 w25q64jvssiq 8m 플래시가 납땜되어 있습니다.
3. F411CE 8M HSE: 신버전, 외부 크리스털은 8M. 소프트웨어 사용 시 주의가 필요합니다. USB로 DFU 모드 진입이 더 쉽습니다.

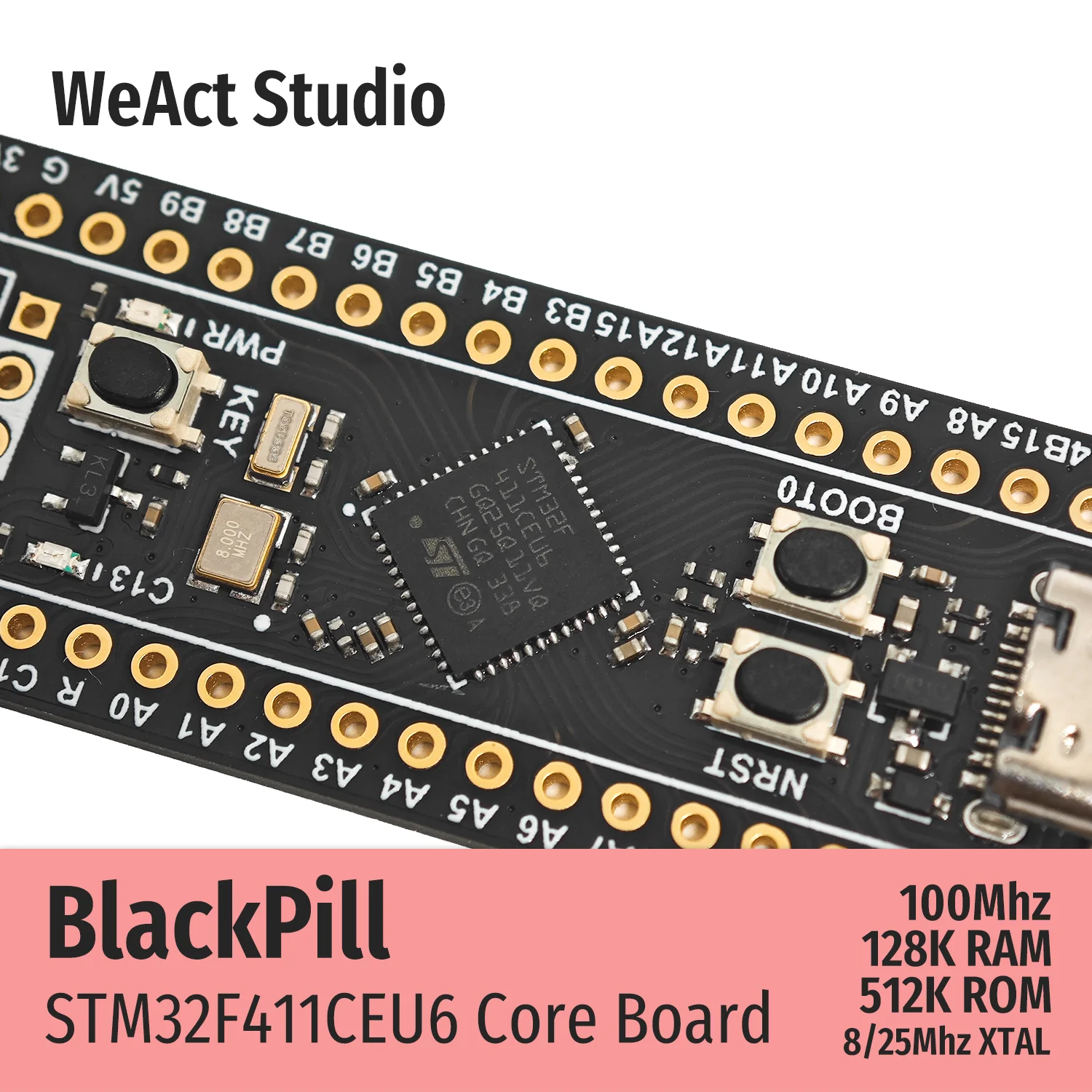

BlackPill 제품 세부 정보

1. STM32F411CEU6 100Mhz, 128Kb RAM, 512Kb ROM
2. 25Mhz 고속 크리스털 오실레이터 &
32.768Khz 6PF 저속 크리스털 오실레이터
3. 골드 싱킹 공정 채택, 무연
공정 사용, 핀 배열은
금도금 처리되어 더욱 환경
친화적입니다
4. C 언어 프로그래밍 개발 지원
5. 리셋 키,
BOOT0 키, 사용자 키 3개 버튼이 있습니다
6. 최신 오리지널 칩 사용, 고품질 크리스털 오실레이터

메모리

512Kbytes 플래시 메모리
128 Kbytes SRAM
SPI Flash(옵션)

클럭 및 전원 공급

* 3.3V-5V 전원 입력, 3.3V LDO 최대 출력 전류 100mA
* USB C 인터페이스 사용, 전원 역류 방지를 위한 다이오드 직렬 연결
* 25Mhz 고속 크리스털 오실레이터
* 32.768K 6PF 저속 크리스털 오실레이터

인터페이스 및 키

* USART x 3, I2C x 3, SPI x 5, USBFS x 1
* ADC x 1(10), I2S x 5, CRC x 1, TIM x 8
* 20 Pin 2.54mm 피치 I/O 인터페이스 x 2
* 4 Pin 2.54mm 피치 SW 디버그 인터페이스 x 1
* USB C (Type C) 인터페이스 x 1
* 사용자 키 Key (PA0) x 1
* 리셋 키 NRST x 1
* Boot0 키 x 1

설계 및 품질

* 무연 납땜 공정 채택, 골드 싱킹
PCB
* Boot는 키를 눌러 설정됩니다
* 고품질 크리스털 오실레이터, 메탈
쉘 사용으로 우수한 진동 가능
* 항상 오리지널 칩 사용
* GitHub에서 사용된 칩 마크를 정기적으로 업데이트하여
새 칩 구매를 보장합니다

사용 항목 / Hex 다운로드

ISP (시리얼 포트 /USB 다운로드) 진입 방법
* 방법 1:
Boot0와 NRST를 동시에 누르고
NRST를 떼세요. 0.5초 후 Boot0를 떼면
ISP 모드로 진입합니다
* 방법 2:
전원 꺼진 상태에서 Boot0를 누르고 전원을 켠 후
0.5초 기다린 후 떼면 ISP 모드로 진입합니다
* 시리얼 포트 다운로드: USB to 시리얼 포트를 사용하여 코어 보드 PA9, PA10을 연결할 수 있으며, USB 포트 전원 공급은 사용하지 마세요
* USB 다운로드: 데이터 케이블을 사용하여 컴퓨터에 연결
* Weact Studio 다운로드 툴

치수 및 액세서리

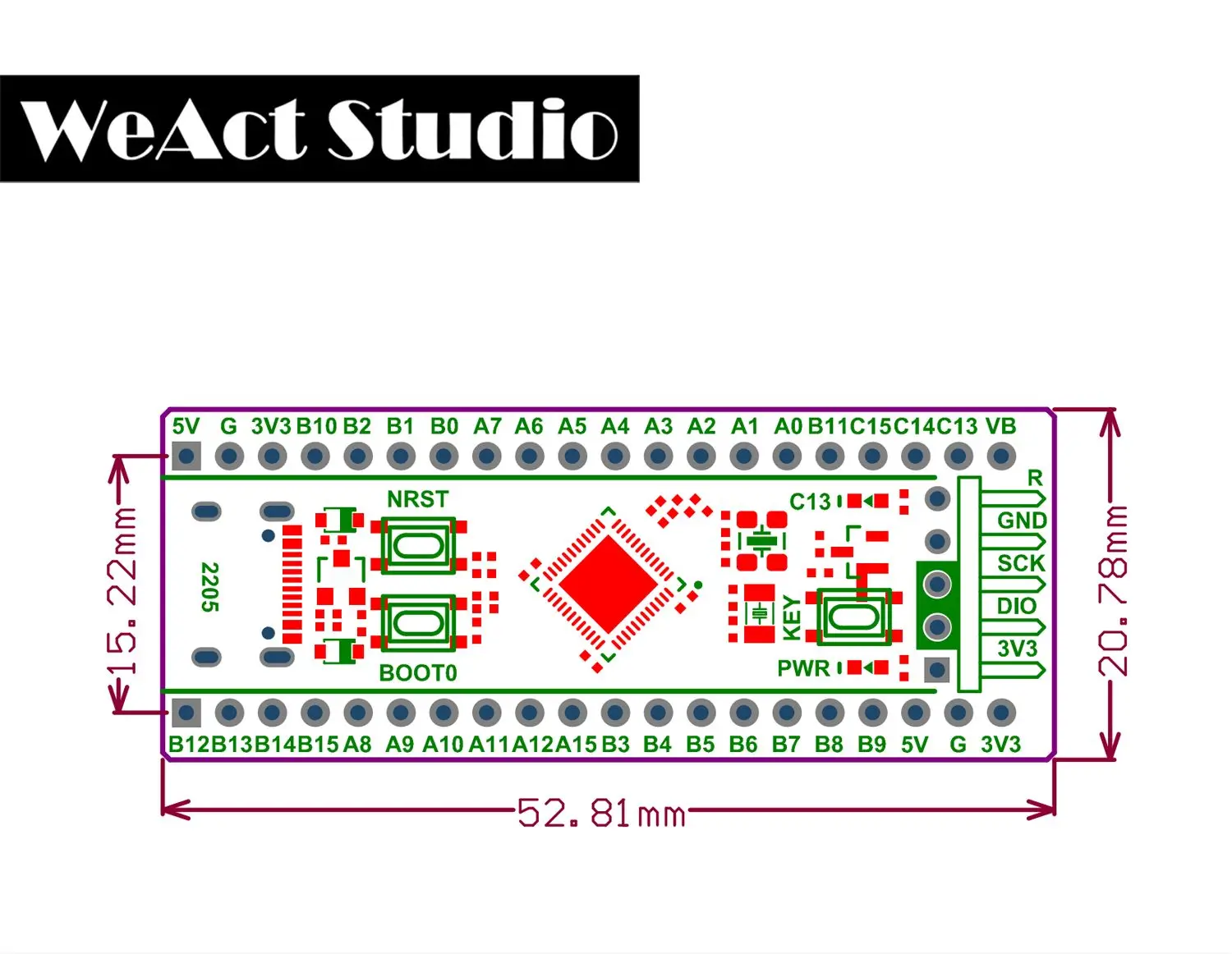

치수: 52.38mm x 20.78mm
액세서리:
* STM32F411CEU6 코어 보드 x 1
* 20 Pin 2.54mm 피치 핀 x 2
* 4Pin 2.54mm 피치 백 벤드 핀 x 1
Altium Designer 코어 보드 패키징 제공, DATA 참조
